LW38-126氟化硫斷路器

產品概述:
1.斷路器的安裝使用和維護的有關內容,以及在此過程中需要注意的安全規范和可能出現的危險。任何操作人員在安裝和使用斷路器前需仔細閱讀本說明書，在確保熟悉相關內容后方可操作。如果仍有疑問或需要更詳細的資料，請與制造商聯系。
2.適用于交流50Hz、126kV的電力系統中，是電力系統的控制和保護設備，也可以作為聯絡斷路器使用。
3.斷路器符合GB1984-2003《高壓交流斷路器》和IEC62271-100-2001《高壓交流斷路器》及QJ/RG.30.03.54-1999《LW36-126自能式斷路器技術條件》的要求。斷路器以SF6氣體為絕緣和滅弧介質，采用自能式滅弧原理，配用新型彈簧操動機構，具有開斷能力強，操作功小，可靠性高的特點。

使用環境條件:
周圍環境溫度    -40oC ～+40oC；
海拔高度        不超過3000m；
風速            不大于34m/s；
日溫差          不大于25oC；
日照強度        不大于0.1w/cm；
月平均相對濕度 不大于90%；
地震加速度      水平不大于0.2g，垂直不大于0.1g；
覆冰厚度        不大于10mm；
空氣污穢程度    不超過GB5582中的Ⅳ級；
安裝場合        戶外。
注：如果用戶有特殊使用環境條件要求，可與制造商另行協商。

結構特點：

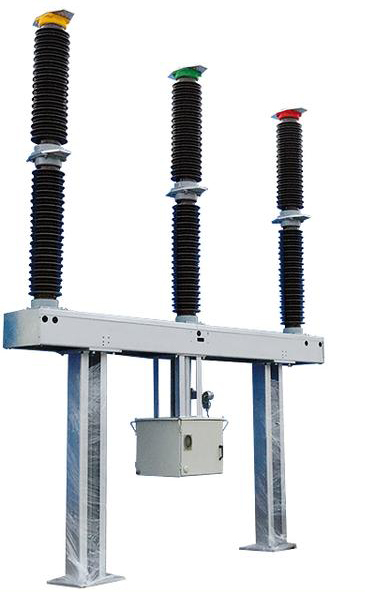

斷路器采用三相瓷瓶支柱式結構，為戶外設計，三相配用一個SRCT36-C彈簧操動機構，居中布置，三相連動，故外觀新穎精致。斷路器以SF6氣體作為絕緣和滅弧介質，運行時斷路器三極SF6氣體應連通，并采用指針式密度繼電器對其壓力和密度進行監控。由于采用自能式滅弧原理，且在斷路器運動系統中進行了優化設計，故有效的提高了機械效率，最大限度的降低了操作功。

技術參數：

序號	項目		單位	參數	參數
				LW38-126W/ T3150-40	LW38-126W/ T3150-31.5（H）
1	適用環境			正常	高寒地區適用型
2	額定電壓		kV	126
3	額定工頻耐受電壓（1min）	對地		K·230
		斷口間		K·(230+73)
4	額定雷電沖擊耐受電壓	對地		K·550
		斷口間		K·(550+103)
5	SF6氣體零表壓時的工頻耐受電壓（5min）			K·95
6	額定頻率		Hz	50
7	額定電流		A	3150
8	首開級系數			1.5
9	額定短路開斷電流IK		kA	40	31.5
10	額定短路關合電流（峰值）			100	80
11	額定短路耐受電流			40	31.5
12	額定峰值耐受電流			100	80
13	額定短路持續時間		s	4
14	額定失步開斷電流		kA	10	8
15	近區故障開斷電流		kA	90%Ik ,75%Ik
16	額定線路充電開合電流		A	31.5
17	額定操作順序			O-0.3s-CO-180s-CO
18	主回路電阻		μΩ	≤35
19	額定六氟化硫氣體壓力（20oC表壓）		MPa	0.6	0.45
20	報警/最低功能壓力（20oC表壓）*			0.55±0.015/0.50±0.015	0.40±0.015/0.34±0.015
21	SF6氣體年漏氣率			≤0.5%
22	SF6氣體水分含量（V/V）		ppm	≤150
23	機械壽命		次	6000或10000
24	無線電干擾電平		μV	≤500
25	爬電距離	斷口間	mm	3906/3150
		對地		3906/3150
26	每臺充入SF6氣體質量		kg	8
27	每臺斷路器質量			1700
