產品總匯|JLSZ-6、10干式高壓組合互感器

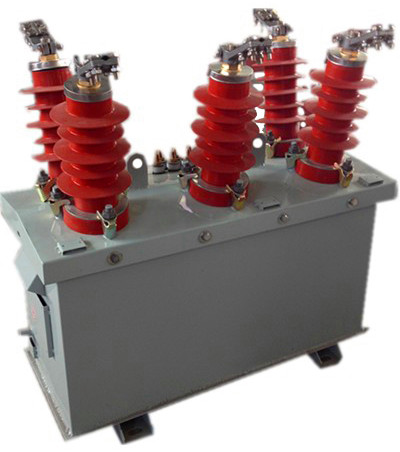

JLSZ-6、10干式高壓組合互感器


一、性能概述
本產品由組合互感器和儀表箱兩大部分組成。組合互感器由兩只單相電壓互感器(PT)及兩只電流互感器(CT)組成。PT、CT均為電磁式,成一字形排列。固定在底板上,互感器的鐵芯全部采用晶粒取向的條形優質冷軋硅鋼片疊成。兩只PT的繞組采用V/V聯結組成三相測量裝置。兩只CT的一次繞組分別與電網A、C相串連。
儀表箱與組合互感器的箱體分離,由長約4米戶外電纜(4×42+3×2.52)和互感器的二次繞組出線連結起來。儀表箱內裝三相有功電度表和無功電度表各一塊,從箱體觀察窗可以清楚地讀抄數字,也可根據用戶需要將儀表箱與組合互感器箱體連在一起組成連體式結構。

二、產品執行標準
1.國家標準GB1207—2006電壓互感器;
2.國家標準GB1208—2006電流互感器;
3.國家標準GB311.1—1997高壓輸變電設備的絕緣配合。
4.國家標準GB17201-2007組合互感器。

三、使用條件
1.該產品適用于頻率為50Hz的10kV或6kV三相交流電力系統中;
2.環境溫度:-20℃~+40℃;
3.周圍無嚴重影響電氣絕緣的污穢、侵蝕性或易爆性介質。

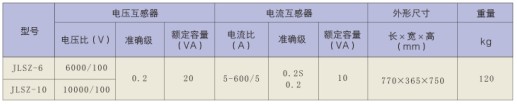

四、技術參數
1.額定一次電壓:10kV、6kV;
2.額定二次電壓:0.1kV;
3.額定一次電流:5、10、15、20、25、30、40、50、60、75、100、150、200、250、300;
4.額定二次電流:5A或1A;
5.電壓互感器的額定容量:20VA;
6.電流互感器的額定容量:10VA;
7.額定功率因數:0.8(滯后);
8.準確度等級:0.2級;0.2S級;
9.繞組溫升:≤55K;
10.整機工頻耐壓:一次對二次及地之間35kV,1分鐘,二次對地之間2kV,1分鐘。

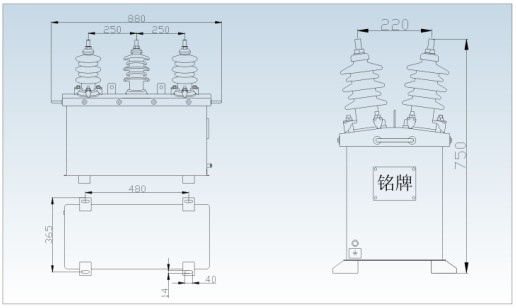

五、外形及安裝尺寸
